PIC Project Wizard[プロジェクト・ウィザード]でプロジェクトを作成

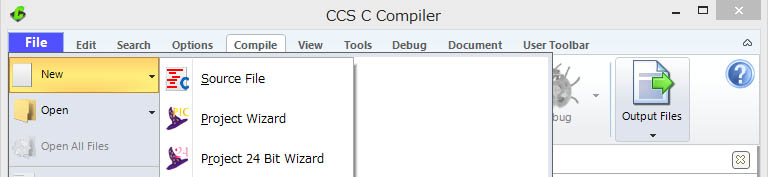

  1. メニューからFile -> New -> PIC Wizard / 24 Bit Wizardを選択して下さい。プロンプトが 現れますのでプロジェクトをセーブするためのディレクトリーとファイル名を選択します。

CCS PCW IDE PICプロジェクト・ウィザード

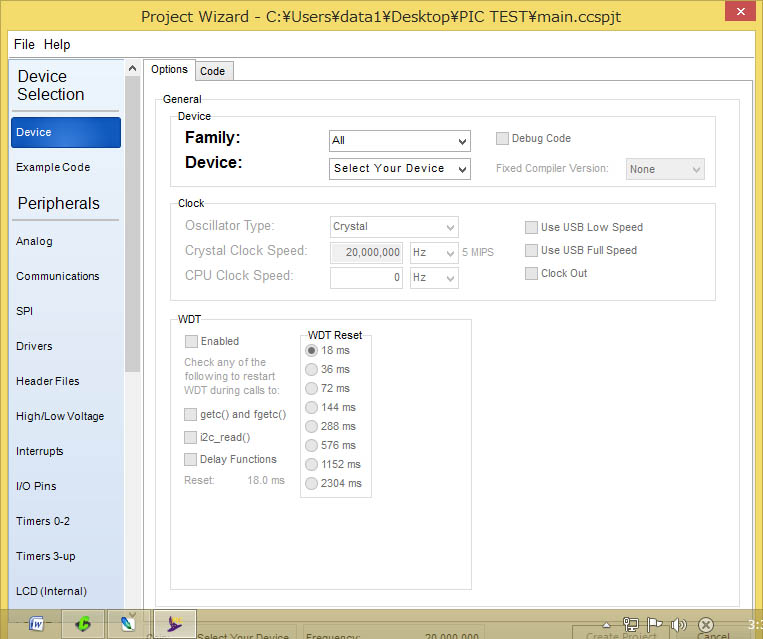

  1. PIC Wizard ウィンドウが表示されたら、左側のリストには現在のプロジェクトのために変更することが 出来るモジュールと他の機能がすべて表示され、そして、選択されたPIC® MCU 又は、 PIC® DSCが表示されます。 ウィンドウの右側にある[Option]タブは選択されたモジュール用に変更することができる設定が表示されます。[Code]タブには 現在のモジュールの設定から生成されたコードが表示されます。

CCS PCW IDE PICプロジェクト・ウィザード・オプション

PICプロジェクト・ウィザード・モジュールと機能
モジュール 目的
General PIC® MCU 又は、PIC® DSC, ヒューズとオシレータ周波数を選択
Communications 選択されたピン、速度と送信オプションと一緒にRS-232とI2C サブシステムを有効にします。
SPI & LCD マスター/スレーブ・モード、クロック設定と共にSPIモジュールを有効にします。 　　もし、セグメントLCDドライバがある場合、LCDの実行モードと使用するセグメント・ピンの 　　選択が利用できるようになります。
Timers ウォッチドッグ・タイマーを有効にし、タイムアウト時間を選択することが出来ます。 クロックとタイマー分解能を選択するとともにタイマー0、1、及び2を有効にします。
PCH Timers クロックとタイマー・オーバーフローの分解能を選択すると共にPIC18 PIC® MCUをタイマ3を有効にします。
Analog 電圧範囲、分解能とクロック速度のためのアナログ・ピンと設定を選択します。
Other 基準電圧レベル、出力構成とシャットダウン・オプションの設定と共に キャプチャ, コンペアとPWMサブシステムを有効にします。
Interrupts 割り込みを発生するイベントを選択します。
Drivers 接続されている追加のICチップと含まれているドライバー・ファイルを選択
I/O Pins I/Oピンの目的を選択し、抵抗のプルアップを有効にします。
High/Low Voltage システムをトリップするのに必要な電圧レベルを設定すると共に 電圧検出を有効にします。
Internal Oscillator Configuration クロック周波数と実行モードの選択と共に内部オシレータを有効にします。
Header Files プロジェクトに含めるためのヘッダー・ファイルを選択
CAN Bus 通信レートと使用されるデバイスの設定と共にCAN Busを有効にします。
LCD Options LCDのピン接続とアドレス位置を選択すると共に文字のLCDを有効にします。
MOD Bus ステータス, デバイス・アドレス, 通信ピンと速度を設定すると共にMODバスを有効にします。
Boot-Loader プログラム・メモリーの開始、又は、終了の何れかにブート・ローダーを使用

    ノート:

    • 24 Bit Wizard は上記と同じオプションを使用しますが、Project 24Bit Wizardを使用して下さい。

  1. 全てのモジュールと機能がセットアップされた後, Okをクリックしますと、プロジェクトのためのコードが生成され、 そして、先に指定したディレクトリーにセーブされます。
