BitScope Model 10

世界最小ミックスド・シグナル・スコープ*

これは世界最小のフル機能ミックスド・シグナル・テスト & 測定システムです。

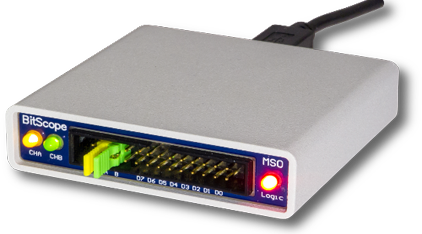

BitScope BS10

完全なオールイン・ワンUSBオシロスコープ, ロジック・アナライザー, アービトラリー波形ジェネレーターとスペクトラム・アナライザー!

  • 100 MHzアナログ帯域幅
  • 40 MSps ロジック・キャプチャー(25 ns)
  • 2 アナログ・オシロスコープ・チャンネル
  • 8 ハイ・スピード・ロジック・アナライザー・チャンネル
  • シリアル・プロトコルとロジック・デコーダー
  • Windows, Linux, Mac & Raspberry Pi.
  • 波形, ロジックとクロック・ジェネレーター
  • RF & ベースバンド・スペクトラム・アナライザー
  • ポケット・サイズ, USBパワー

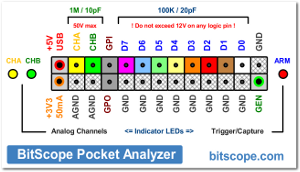

  • パワー, グランド & コントロール
BitBot Rejoices for his BS10!

BS10は手のひらに収まる問題解決器と言えます。

設計, プロトタイプとデバッギングにパーフェクト!

BitScope BS10

BS10は5V & 3.3Vの両方, I/O & クロック・シグナルを提供しますので、パワーを供給, コントロールとクロック・ロジックや マイクロコントローラー回路を提供します。!

100 MHz 帯域幅, 40 MSpsロジック迄, 同時にに波形とクロック発生、そして、接続されたデバイスのシリアル・ コントロールを提供します。

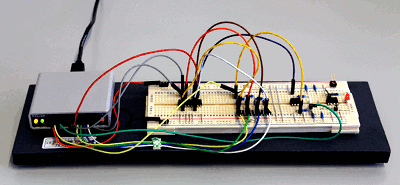

これはアナログ電子プロジェクト、デジタルと論理回路、又は、Arduino, Raspberry Pi と他のバス、センサー、サーボとI/Oを持ったマイクロコントローラベースのシステムのプロトタイプを作成するための理想的なツールです。.

新しい設計のプロトタイプを作成する必要があるのは基本的な電子部品、ブレッドボードやワイヤと時には、Raspberry PiやArduinoのボード といくつかのアクセサリです。もし、スペアのRaspberry Piを持っている場合PC も必要でないかも知れません!

BitScope Ed | Breadboard One

オシロスコープ、ロジック・アナライザー、波形発生器、電源やスペクトラム・アナライザー等が それぞれ必要な訳ではありません。何故ならBitScopeはその スマート・ポート・インターフェースを経由して提供しています。

リアル-タイム, ウェイトなし!

BS10は100 Hz迄のフレーム・レート でデジタル蛍光体表示装置を駆動すると非常に高速です。これは高品質なスタンドアローン・ミックスド・ シグナル・スコープのように動作します。表示波形、プロット、スペクトルやその他でそのスムースな流れるリアル-タイム表示。 ライブ・キャプチャーされた論理データでさえこのように見ることが出来ます。

フレームか、又は、連続キャプチャを選ぶか、それはあなたの選択です!

その大きなバッファを用いるとキャプチャー後のズーム、スクロールと測定ための 高速ワン-ショットのキャプチャをサポートすることが出来ます。 あるいはストリームをオフラインでの再生、及び、分析のためにディスクに直接キャプチャー出来ます。

Windows, Mac OS X, LinuxとRaspberry Pi!

BitScope DSOLogicソフトウエア・ アプリケーションが標準で付属しています。Windows, Mac OS X, LinuxとRaspberry Pi互換 でフリーでダウンロード出来ます。

機能がパックされたアーキテクチャー

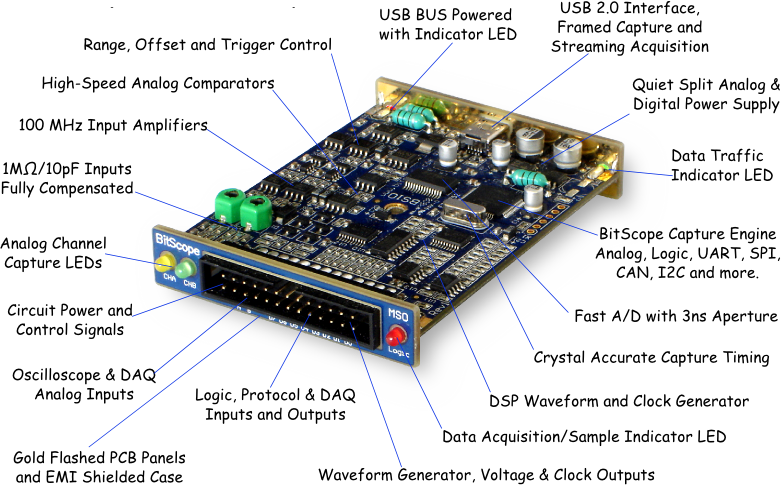

BitScope 10は小さいですが、多くの機能がパックされています...

ジェネリックBitScope BS10ダイアグラム

BS10は単にロジック・プロトコル・アナライザーと言うより; コンパクトなUSB駆動ユニットの完全な機能を備えたポータブル・オシロスコープ、 スペクトラム・アナライザー、波形発生器、電源供給とロジック・アナライザーです。 それは調整可能な入力オフセットを持ったマルチ-レンジの アナログ・チャンネル、8の論理チャネルの2つののためのレベル調整可能なロジック・コンパレーターであり、そして、 特にこの様なコンパクトな機器では不可能な差動測定を可能にする デュアル・チャンネル・アクティブ差動プローブと互換性があります。

ミックスド・シグナル・プロトコル解析

BitScope 10は混合信号キャプチャとプロトコル解析の生成をマージします。

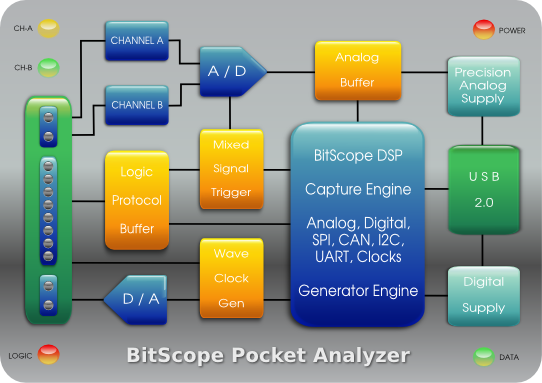

BitScope BS10 | ブロック・ダイアグラム

その心臓部はBitScopeのDSPキャプチャ・エンジンです。 これはプライマリ波形とプロトコル・キャプチャの機能を担い、そして、混合信号のトリガーと波形と クロック・ジェネレータを同期します。また、ロジックとアナログ・バッファ、入力チャネル範囲とオフセットを管理します。

ホストコンピュータ上でBitScopeソフトウェア・アプリケーションと協調して操作しますと、BS10の信号取得、 処理と合成コンポーネントが一緒に動作し、テストと測定機器の広い範囲を実現するために同時に動作します。

デュアル・チャンネル・デジタル・オシロスコープ

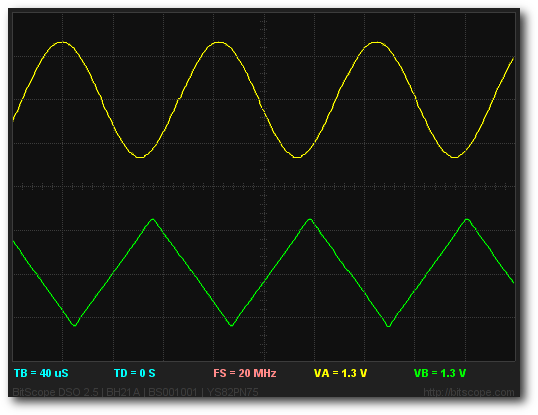

最もシンプルで、そして、おそらく最も有用なテスト機器の1つです。 この例では8 kHzの正弦と三角波形、BS10の波形発生器によって合成され、そして、 BitScope DSOを使用してその2つのアナログ入力を経由して 20 MHzでサンプリングを示しています。

デュアル・チャンネル・オシロスコープ

通常のオシロスコープの様にBS10とDSOは同様のトリガー、タイムベースと電圧スケーリングし、 そして、100Hz迄のディスプレイ・リフレッシュ・レートでオフセットの制御を提供しています。

10チャンネル・ミックスド・シグナル・スコープ

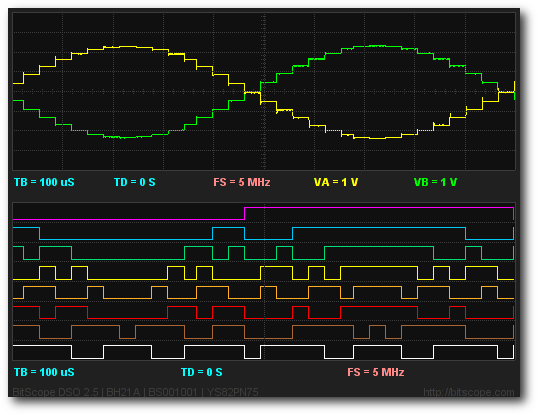

勿論、BS10はBitScopeですのでアナログ・チャンネルに加えて8のロジック・チャネルを持っています。 32ステップでマイクロコントローラによって生成された1 kHz以下の正弦波は8ビットD/Aを経由してアナログ出力で 表示されます。ロジック・チャネルはD/A入力(デジタル信号)を表示し、そして、アナログ・チャンネルは バッファされたD/A出力オペアンプとその逆を表示します。

デュアル・チャンネル・オシロスコープ

この混合信号表示はBitScope DSOの別のバーチャル・インスルメントです。 しかし、主な焦点がプロトコル解析である場合はBitScopeロジックを 使用することも出来ます。

ミックスド・シグナル・ロジック・アナライザー

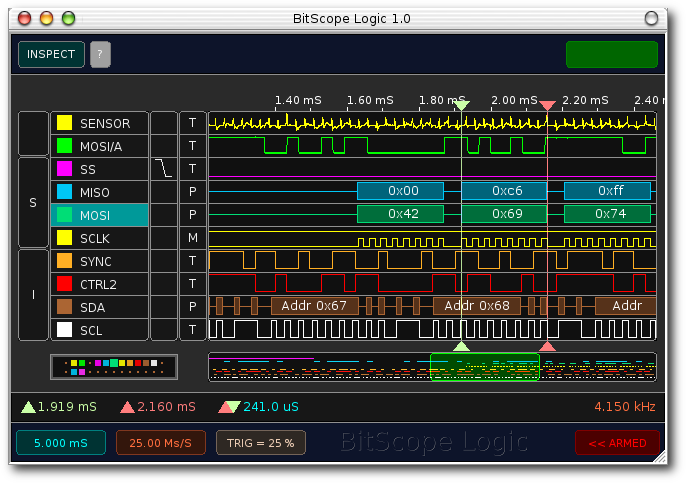

SPI, I2C, CAN又は、RS-232や422等々のような非同期シリアルの様なシリアル・ロジック・プロトコルを見る時 はBitScopeロジックは良い選択と言えます。

デュアル・チャンネル・オシロスコープ

このアプリはDSOのミックスド・シグナル計測器に似ていますが、完全なプロトコル・パケットのデコードと 表示を提供しています。BitScopeロジックとBS10はそのキャプチャとして、フレーム単位で継続的に ライブで復号化されたロジックを表示することが出来ます。(他のポケットサイズのアナライザーとは異なります)

デジタル・サンプリング・オシロスコープ

BitScope 10は小さな製品ですが大規模なアナログ帯域幅を有し、そして、 これはBitScope DSOのサブ-サンプリングのモードを介して良好な効果で使用することが出来ます。 サブ-サンプリングは周期的な波形の強力な解析手法です。これはそのA/Dが非常に高速(3ns aperture)で あるためBitScope 10でサポートされています。信号が周期的で、そして、 2GHzを超えた等価時間サンプル・レートで、そして、サブ-サンプリング・キャプチャー・フレームの 持続時間の間に急速に変化していない周波数、振幅と調波構造を持っている限り100 MHz以上の信号を 表示することが出来ます。

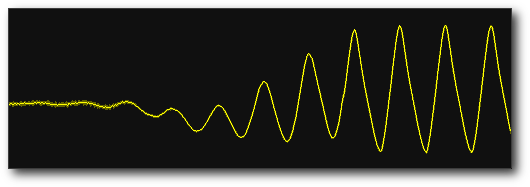

20 MHz サブ-サンプル波形 | 等価時間サンプリング例

サブ-サンプリングはキャプチャー・フレームの間に信号が徐々に変化する時に特に便利です。 例えば、この表示は1GHzの有効サンプルレートでサブ-サンプリングされた20MHzの水晶発振器の 単一のサブ-サンプリングのターンオン期間を示します。この波形は もし1GHzのリアル-タイム・サンプリング・オシロスコープを使用していた場合には見ることは有りません。

間違いなくサブ-サンプリングはこの場合より多くの有用な情報を提供します。; クロック・ターン-オンの全周期に渡って波形の周波数シフトされたバージョンを見ます。 各サイクルはオリジナルの非常に高い周波数でほぼ同一のサイクルの数百、又は、数千を表します。

サブ-サンプリングがリアル-タイム・キャプチャに代わるものではありませんが、しかし、 ある種の状況ではこの様なものは便利であることを理解することは重要です。 リアルタイム・サンプリング・オシロスコープを使用してこのターン-オン・エンベロープを見るには 大規模なキャプチャー・バッファを必要とします(1GHzのサンプルレートで全てのデータを記録するため)。 巨大なキャプチャ・バッファを持つ高価なリアル-タイム・ストレージ・スコープはこれを行うことが出来ますが リアル-タイム・キャプチャは最初の場所でサブ-サンプリング準周期クロック・ターン-オン信号よりも 多くを伝えることはほとんどありません。

任意波形ジェネレーター

Dual Channel Oscilloscope

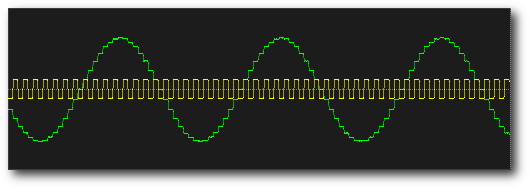

BitGenのようにそれは任意のアナログ波形とクロック信号を同時に生成します。 この例では16ステップの正弦波とアナログ・チャンネル上に生成されキャプチャーされたクロックを示しています。 周期当たり1024ステップ(サンプル)迄は任意の(ユーザー・プログラマブル)データでサポートされています。

ミックスド・ドメイン・スペクトラム・アナライザー

BS10は強力なリアル-タイム・ミックスド・ドメイン(時間と周波数)スペクトル・アナライザー として使用することが出来ます。これはベースバンド、又は、狭帯域(RF)用途に使用することが出来ます。

デュアル・チャンネル・オシロスコープ

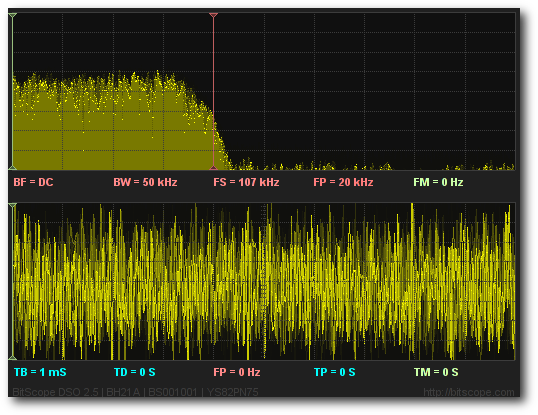

上記のサンプルはホワイトノイズがロールオフが15 kHzで開始、17 kHzで-3dB, 20kHzで-20dB、 そして、22kHzを超えて-50dBで20 kHzオーディオアンプを通過したことを示しています。

その他多くの可能性

上記はその小さなサイズにもかかわらず利用可能なテストと測定の単にいくつかの例です。 BS10は完全な機能を備えたBitScopeです!

BS10の現在と将来のソフトウエア・オプションはソフトウエア・ページをご覧下さい。
