Packet-Master USB12

ソフトウエア機能

  • USB12ユニット、又は、アプリケーションから制御されたキャプチャ

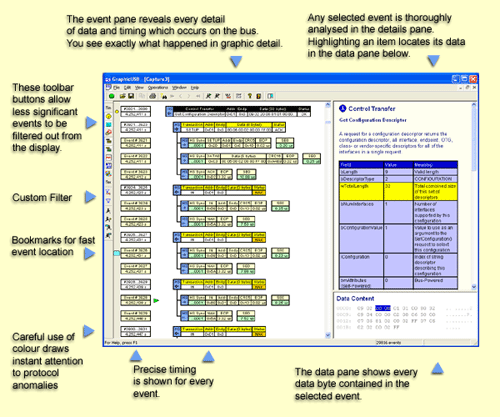

  • キャプチャされた文書はUSBプロトコルの完全な理解のためのグラフィカルなデータ 処理の全ての詳細を表示します。 これは各パケットの詳細なビジュアルな解析を含みます。
  • フィルタを使用すると重要なデータに集中できるようにするために余り 重要でない情報を表示から削除することを可能にします。
  • 各イベントは任意の重要な機能を説明して詳細に解析し 可能性のあるエラーや警告が強調表示されます。
  • データ・ペインは任意のパケットのデータ内容を示します。
  • イベント表示を印刷することが出来ます。
  • キャプチャされたイベントをテキスト・ファイルとしてエクスポート
  • ソース・コード・バイト、又は、バイナリー・ファイル形式としてデータをエクスポート

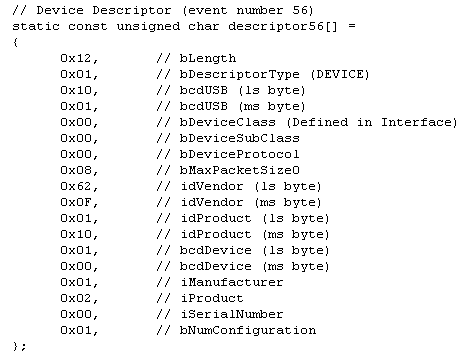

  • ソース・コードとしてディスクリプターをエクスポート
  • ソフトウエア・アップグレードはウェブサイトから無料です。
  • アナライザー・ハードウエアの代わりにソフトウェアを自由にビューワーとして使用することが出来ます。

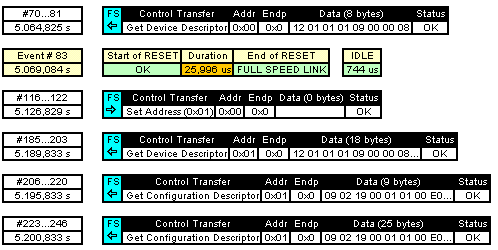

コントロール転送によるビュー
(余り重要でないイベントをフィルターします)

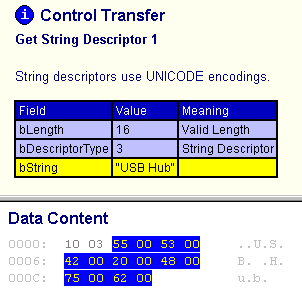

完全解析とデータ・ペイン

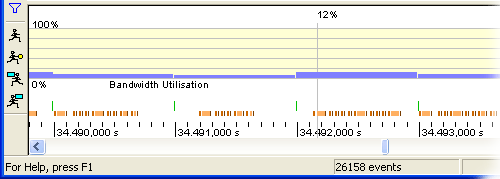

タイムラインと帯域幅ペイン

タイムライン・ビューはクリアにフレーム、 そして、それらの中のパケットの位置を表示します。 ビューは個々のパケットを表示するためにズームインすることが出来ます。 帯域幅のビューはフレーム毎のパーセントのバス利用を表示 - 高性能デバイスのための重要な考慮事項

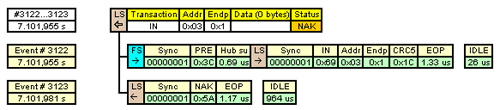

シングル・リンク上でのミックスされた速度

Export Functions
