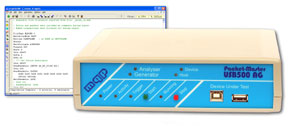

Packet-Master USB500 AG Functionality

USB バス・アナイライザ

パケット-マスタ USB500 AGはフル機能グラフィック表示と アナリシス・プログラムのGraphicUSBソフトウエアと共に供給されます。 それはUSB装置のインプリメント, 又は、標準, 又は、ベンダー・クラス・プロトコルの複雑な事柄まで パケットの最低のレベルからのホストとバス・コンディション・タイミングを理解を助けます。 エラーが起こっているところを表示し、数秒以内で問題をピンポイントすることができます。

全てのイベントとプロトコル・エレメントをクリアで最適なスタイルで描写します。

USB ジェネレータ

USB500AGはUSBジェネレータとして使用することも出来ます。 ホスト・モードでVBUS供給を提供し、バス状態を適用し、 パケットを送り応答を待ちますが、これは全てユーザーのスクリプトの管理の下で行われます。

デバイスモードではプラグインをシミュレートし、 適切なバス状態とパケットを待って必要なデータを使用して応答します。 これはユーザーが指定した通りにすべて正確に行われます。

バスの中の詳細な相互作用を見るためには任意のUSBアナライザを使用してください。
パケット・マスタをアナライザに使用する利点は強力なGraphicUSBアプリケーションがアナライザと ジェネレータの両方を同時にコントロールすることができることです。

VBUS モニタ

何れのコンフィギュレーションでもUSB500AGは連続して その VBUS 電圧と電流を表示します。
