よくある質問

ターゲット・チップのDevice IDとREVはどの様に見ることが出来ますか?

ICD-Ux等のCCSデバッガ/又は、プログラマとターゲットを接続しCCSLOADを立ち上げますと次の画面が最初に表示されます。

以下の画面の様に"Target Chip"ウィンドウのチップ・アイコンにカーソルを持って行きますと以下のようにポップアップされますので、 そこでクリックして下さい。

即ち、以下の様にカーソルを置いて、そのアイコンをクリックして下さい。

Target Chipウィンドウが以下の様に3,4行目が変わりDevice IDとRevが表示されます。

また、メニューのDiagnosticをクリックしますと以下の画面に変わります。

ここでも赤枠の部分をクリックしますと下記の様にDevice IDとTarget Chipが確認出来ます。

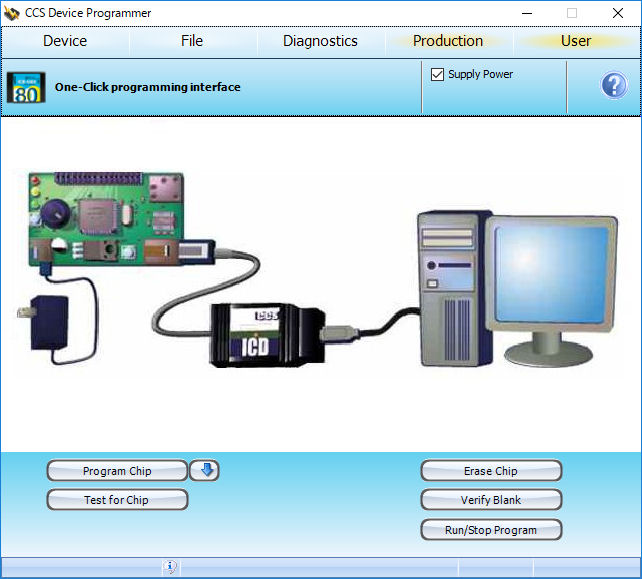

また、メニューのUserをクリックし、下記の画面に右下"Test for Chip"をクリックしますと、正しく認識されている場合は 一番下のフィールドにTarget Detecedと表示されます。

一番下のフィールドにTarget Deteced

この時もメニューの"Device"をクリックし"Device"の画面に戻りますと、 Target Chipウィンドウが以下の様変わりDevice IDとRevが表示されます。
