MCAD出力

STEP/IGES ムービー

STEPファイルのインポート

ISO10303はコンピュータ解釈表現と製品製造情報の交換のためのISO標準です。 これは製品モデル・データの交換のための標準の略でSTEPとして非公式に知られています。 ISO 10303はCADと関連情報で3Dオブジェクトを表すことが出来ます。

プロテウスはフットプリントのための3Dモデルをインポートするためにこの形式を使用しています。 また、メカニカルCAD製品にPCBボードの3D表現をエクスポートします。 両方の関連するアプリケーション・プロトコル(AP-203とAP-214)がサポートされています。

3D Visualisation

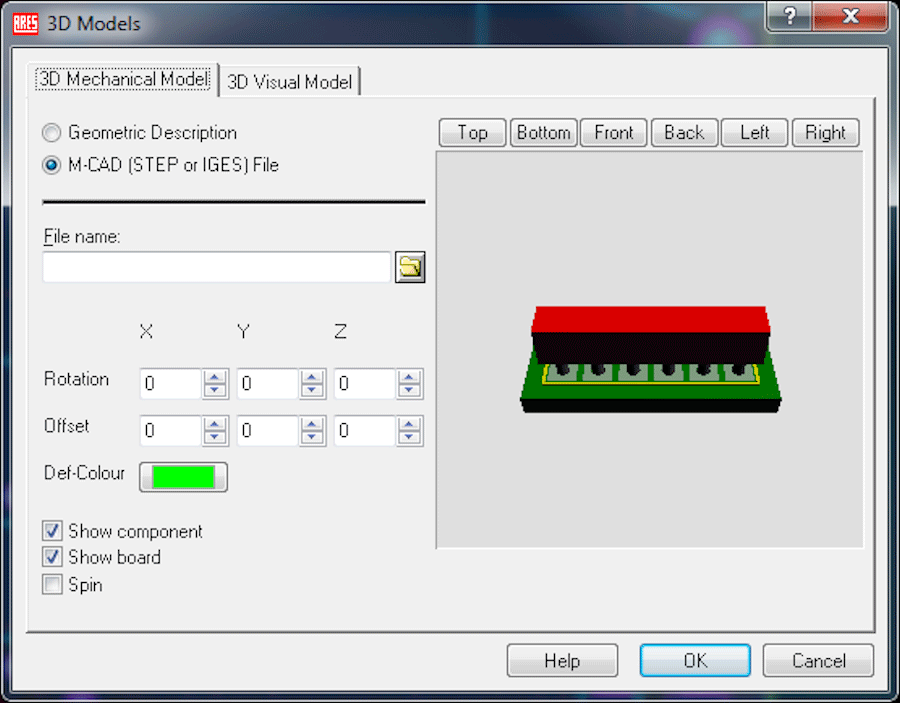

MCADインポート

3D Visualisation

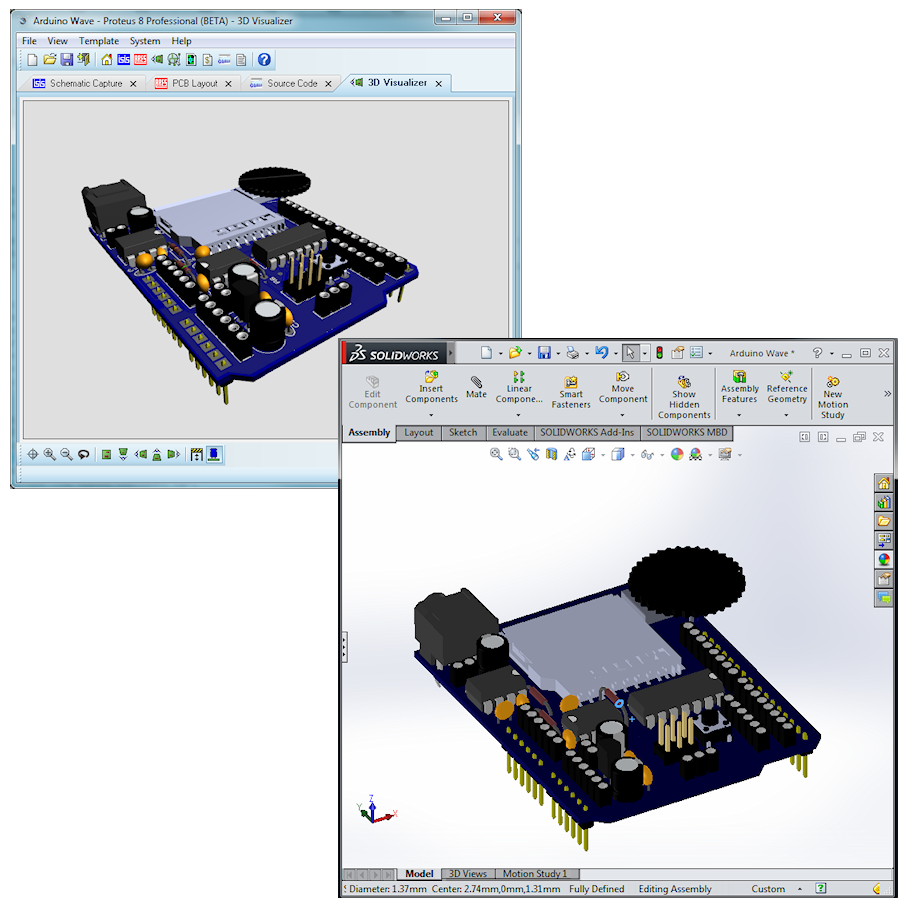

プロテウスからSolidWorksへインポートされたMCADエクスポート

データ交換フォーマットとしてSTEPの人気はフットプリントのためのSTEPモデルがインターネット上で 広く入手可能であることを意味します。 多くのメーカーは彼らの部品のSTEPモデルを提供し、自由に利用可能な何千ものモデルの専用サイトが幾つかあります。

また、人気のあるPCBライブラリ・エキスパート・ツールは直ぐにライブラリ部品を作成することはできませんが、 ライブラリ部品のためのSTEPファイルを作成することができます。2Dフットプリントと3D STEPファイルの両方が プロテウスにインポートすることができます。

プロテウスはユーザーがSTEP/IGESモードや3DSのモデルを持っていない場合、独自のモデルを作成することができます。 単にボディ・タイプ、色、次元を与えるだけで物理的なデバイスに似ている3Dモデルを持つことができます。 ほぼすべてのデバイスは幾何学的モデルとして複製することができます。 幾何学的モデルはSTEP/IGES形式のMCADファイルにエクスポートされます。

3D Visualisation of the XGS Gamestation Board.

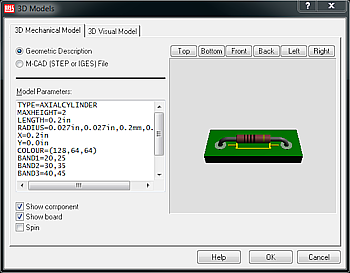

プロテウスでの幾何学モデル

2D PCBレイアウトが完了した時、プロテウスがボードのエッジを含む単一のSTEPアセンブリを ボード上の穴、PCBボード上の部品及び、必要に応じてシルクスクリーンの定義も同様にエクスポートすることが出来ます。 このアセンブリはその後ケース・デザインとフィッティングのためのMCADツールにロードされます。

部品のSTEPモデルは、それがライブプレビューだと一緒に簡単な プロテウス3Dモデリング言語を使用してインポートまたは作成することができます。

プロテウスからエクスポートされたSTEPファイルはほぼ全てのプロフェッショナルなMCADソフトウェア・パッケージにインポートします。 実際、STEPは人気があり殆どのツールがファイル・メニューの1つのコマンドでインポートされます。

プロテウスはSTEPファイル出力の標準としてコンポーネントのデータを含んでいますので受信側のソフトウェア・ パッケージで簡単にオブジェクトの閲覧や識別をすることが出来ます。
